113萬能傾斜推臺(推臺)圓鋸機

來源：佛山市順德區金華中宏木工機械有限公司　　日期：2013年06月01日

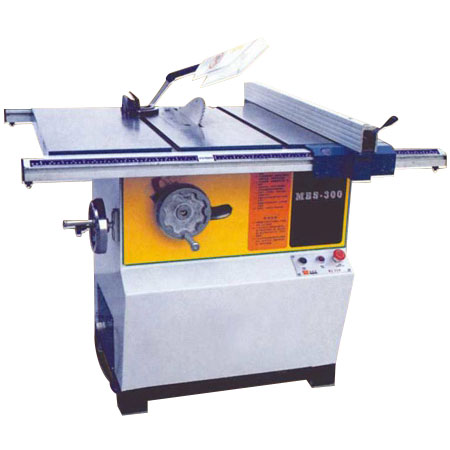

點擊放大

產品名稱：	113萬能傾斜推臺(推臺)圓鋸機
產品型號：	113
產品規格：

一、用途

本機適用于木料在45°范圍內的任意角度的鋸切加工。鋸切尺寸準確，鋸剖面光滑平整，廣泛應用于家具制造行業。

一、特點

本機結構緊湊、造型美觀、操作方便。

二、技術參數

最大切削厚度 100mm

主軸傾角 0-45°

調整高度 0-100mm

電機功率 3KW

主軸轉速 3550r/min

工作臺尺寸          950*700mm
最大鋸片直徑        350mm
電壓                380V

三、主要結構

本機主要由機架、工作臺和鋸組三個部分組成。

1、機架是由2mm鐵板折彎成形，架底是用角鐵焊成的方框形支撐著機架。

2、工作臺上有兩條矩形槽，與鋸片平行，以安裝導板，工作臺中間活動副板，是為方便裝卸鋸片而設計的。

3、鋸組部分是本機的心臟，可在45°以內的任意角度調整。

四、操作和使用

搖動蝸桿手輪，推動扇形齒板轉動，主軸鋸片扇形板同時擺動。另外還有扇形齒板的中心弧點固定在聯接板的右邊位置，鋸片主軸座又固定在扇形板的左端，用手搖動另一蝸桿手柄，通過蝸桿的轉動推動裝有鋸片主軸的齒形板也作弧形狀運動的上下擺動，從而帶動鋸片主軸套也上下擺動調節鋸片的升降。操作時，需要對鋸片進行調角度，就搖動調節角度的蝸桿手輪；需要調節鋸片高低就搖動調節高低的蝸桿手輪。蝸桿手柄的中間設計有止動裝置，調節好后，將手柄鎖緊，固定扇形板。開機檢查鋸片的運動方向，空運轉1-2分鐘，待運轉平穩，即可工作。
